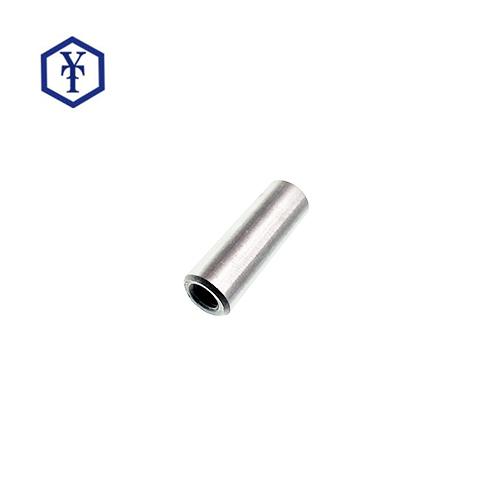

GB118 内螺纹圆锥销

对应标准:GB /T118-2000 内螺纹圆锥销 A型和B型

产品详情


可按需求定制


对应标准数据参考
GB /T118-2000 内螺纹圆锥销 A型和B型
Taper Pins With Internal Thread - Type A and B
GB /T118-2000 内螺纹圆锥销 A型和B型

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度,可获得 单重
公称直径
d
Φ6 Φ8 Φ10 Φ12 Φ16 Φ20 Φ25 Φ30 Φ40 Φ50
d 最大值
最小值
a
d1
P 螺距
d2
t1
t2 最小值
6 8 10 12 16 20 25 30 40 50
5.952 7.942 9.942 11.93 15.93 19.916 24.916 29.916 39.9 49.9
0.8 1 1.2 1.6 2 2.5 3 4 5 6.3
M4 M5 M6 M8 M10 M12 M16 M20 M20 M24
0.7 0.8 1 1.25 1.5 1.75 2 2.5 2.5 3
4.3 5.3 6.4 8.4 10.5 13 17 21 21 25
6 8 10 12 16 18 24 30 30 36
10 12 16 20 25 28 35 40 40 50
千件钢制重≈kg
- - - - - - - - - -
①,A型(磨削):锥面表面粗糙度Ra=0.8μm;
B型(切削或冷镦):锥面表面粗糙度Ra=3.2μm。
