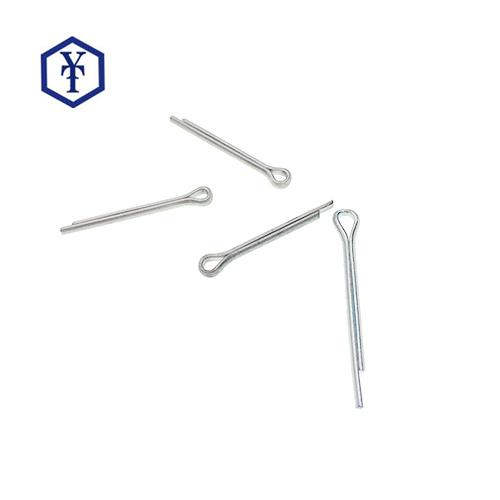

GB91 开口销

对应标准:GB /T91-2000 开口销

产品详情


可按需求定制


对应标准数据参考
GB /T91-2000 开口销
Split Pins
GB /T91-2000 开口销

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度,可获得 单重
公称直径
d
0.6 0.8 1 1.2 1.6 2 2.5 3.2
d 最大值
最小值
α 最大值
最小值
b
c 最大值
最小值
0.5 0.7 0.9 1 1.4 1.8 2.3 2.9
0.4 0.6 0.8 0.9 1.3 1.7 2.1 2.7
1.6 1.6 1.6 2.5 2.5 2.5 2.5 3.2
0.8 0.8 0.8 1.25 1.25 1.25 1.25 1.6
2 2.4 3 3 3.2 4 5 6.4
1 1.4 1.8 2 2.8 3.6 4.6 5.8
0.9 1.2 1.6 1.7 2.4 3.2 4 5.1
千件钢制重≈kg
- - - - - - - -
公称直径
d
4 5 6.3 8 10 13 16 20
d 最大值
最小值
α 最大值
最小值
b
c 最大值
最小值
3.7 4.6 5.9 7.5 9.5 12.4 15.4 19.3
3.5 4.4 5.7 7.3 9.3 12.1 15.1 19
4 4 4 4 6.3 6.3 6.3 6.3
2 2 2 2 3.15 3.15 3.15 3.15
8 10 12.6 16 20 26 32 40
7.4 9.2 11.8 15 19 24.8 30.8 38.5
6.5 8 10.3 13.1 16.6 21.7 27 33.8
千件钢制重≈kg
- - - - - - - -
①,公称直径等于开口销孔的直径。对销孔直径推荐的公差为:
公称直径≤1.2: H13;
公称直径>1.2: H14
根据供需双方协议,允许采用公称规格为3、6和12mm的开口销。
