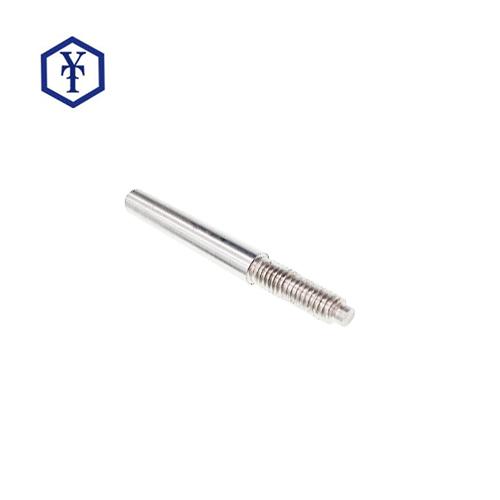

DIN258 带螺纹圆锥销

对应标准:DIN 258-2012 螺尾锥销

产品详情


可按需求定制


对应标准数据参考
DIN 258-2012 螺尾锥销
Taper Pins With Thread Ends And Constant Taper Lengths
DIN 258-2012 螺尾锥销

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度,可获得 单重
公称直径
d
5 6 8 10 12 14
d 最大值
最小值
b 最小值
最大值
d2
d1
L1 公称
最小值
最大值
5 6 8 10 12 14
4.952 5.952 7.942 9.942 11.93 13.93
14 18 22 24 27 30
15.6 20 24.5 27 30.5 33.5
5.5 6.6 8.8 10.9 13.1 15.3
M5 M6 M8 M10 M12 M12
25 30 40 45 55 65
24.8 29.8 39.7 44.7 54.7 64.7
25.2 30.2 40.3 45.3 55.3 65.3
千件钢制重≈kg
- - - - - -
公称直径
d
16 20 25 30 40 50
d 最大值
最小值
b 最小值
最大值
d2
d1
L1 公称
最小值
最大值
16 20 25 30 40 50
15.93 19.916 24.916 29.916 39.9 49.9
35 35 40 46 58 70
39 39 45 52 65 78
17.4 21.7 27 32.2 42.6 53
M16 M16 M20 M24 M30 M36
72 85 100 110 130 150
71.7 84.7 99.7 109.7 129.5 149.5
72.3 85.3 100.3 110.3 130.5 150.5
千件钢制重≈kg
- - - - - -
①,螺纹收尾尺寸参照 DIN 76-1
②,材料:易切削钢,硬度HV125-245。其他协议材料
